Perspetiva conica

El sistema de perspectiva conica utilitza un dos o tres punts de al fuga . Quan  els objectes estan situats davant de l´espectador es pot fer servir un sol punt de fuga que s´anomena llavors perpectiva conica frontal .

Perspectiva cavallera

S´obte en dibuixar un objecte o un element  geometric sobre tres eixos que formen els angles respresentants en el dibuix que apareix al marge

Els traçats en perspectiva cavallera compleixen les condicions seguents:

• La vista formal es representa  paral·lela als ulls de l´espectador i amb la seva mesura real
• A les cares del objecte que es representen oblique sals nostres ulls s´aplica en un ncoeficient de reduccio de 2/3 perque al precepcio del dibuix seguit semblant a l´aspecte real de l´objecte
• Les arestes corresponents a les alçades son verticals i amb la seva mesura

135ª 135ª 90ª

Perspectiva isometrica

La perspectiva isometrica constitueix una forma de representar el volum atraves del sistema axonometric que utilitza els tres eixos

Els traçats en perspectiva isometrica compleixen les compleixen les condicions següents :

• Les cares d´un traçat fet en perspectiva isometrica no solen ser paral·leles als ulls del espectador
• Totes les arestes es represten en la seva mesura real sense coeficient de reduccio

aplicacions grafique del enllaços i les tangencies

Les rodones es basa en bisectris i fer rodones

Tangencia d´un element decoratiu

En aquesta imatge em fet una circumferencia mes gran i una mes petita sota es fan bisectrius i dues llinies perpendiculars  i s´esborren i es procedeix a fer els cercles

CARDIOIDE

Hem realitzat una figura amb circumferencies tangents

LAUBURU ( TANGENCIES)

Aquesta fitxa consta de una lauburu  es vasa en fer bisectrius i mediatrius i fer rodones i completar les partes adecuades per fer lauburu

Disseño a ordenador igualtat i semblança

simetria de figures

La simetria respecte a un punt o respecte a una rectaes la relacio que hi ha antre dues figures o entre els punts d´un figura que es correspon en psoicio forma i dimensions a un cosatas o al altre de la recte

fitxa se simetria consta de fer les estrelles mitjançant el compas i  la regla

Figures iguals



 Dues figures son semblants o proporcionals quan els angles de totes dues son iguals i els costats proporcionals .La relacio que hi ha entre dues figures semblants s´anomemava rao de semblança

igualtat i semblança

Dues figures son iguals quan ,en suparposar-les ,coincideixen punt per punt

Altres tipus de espirals

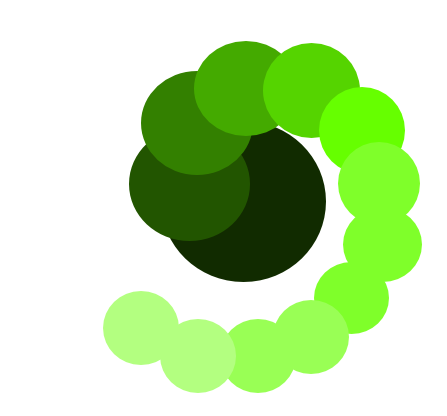

 Habitualment entenem per espiralla linia que te la forma que hem explicat  abans .Pero l´espiral apareix tambe en altres casos per exemple quan figura s´amplia i e sgir arespecte a un punt que no sigui riguid respecte al seu centre.
